概述┃
呼出氣體酒精含量檢測儀是公安交通部門用于現場快速檢測車輛駕駛人員呼吸酒精含量的主要執法工具, 屬于國家強制性檢定的計量器具。 我公司依據《中華人民共和國國家計量檢定規程JJG657-2019》, 采用《GB/T 5275氣體分析動態體積法制備校準用混合氣體》的動態配氣方法使用液體乙醇和液體丙酮制備乙醇標準氣體和丙酮標準氣體, 并根據呼出氣體酒精含量檢測儀的結構和使用特點, 研制出了呼出氣體酒精含量檢測儀計量檢定標準裝置CBD-JJG657，該裝置適用于GB/T 21254-2017、OIML R-126(2012)標準。

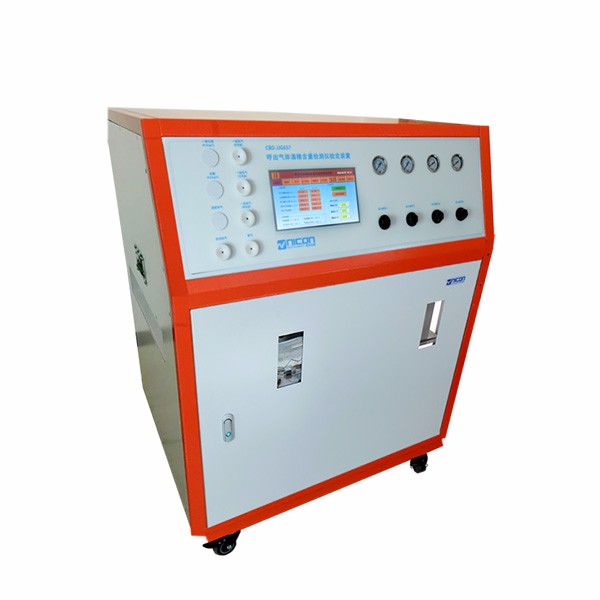

CBD-JJG657型呼出氣體酒精含量檢測儀檢定裝置主要包含零級空氣發生器、乙醇標氣發生器、丙酮標氣發生器、溫壓流控制系統、差壓測量系統、高精度乙醇氣體分析儀、觸摸液晶中控系統、一氧化碳標氣、乙醇氣體標氣（一級標準物質）組成。
呼出氣體酒精含量檢測儀檢定裝置系統示意圖如下（2通道可同時工作）：
功能介紹┃
1. 示值誤差檢定：
選擇“示值誤差”選項，并選擇需要檢定的乙醇氣體濃度值（0.10 mg/L、0.40 mg/L、0.60 mg/L），系統自動輸出流量為15 L/min的指定濃度的標氣，并且可設置標氣的輸出時間；計時結束后可輸出零級氣體并可設置輸出零級氣體的時間。
2. 重復性檢定：
選擇“重復性”選項，系統自動輸出濃度為0.40 mg/L、流量為15 L/min的乙醇標準氣體，并且可設置標氣的輸出時間；計時結束后可輸出零級氣體并可設置輸出零級氣體的時間。
3. 零點漂移檢定：
選擇“零點漂移”選項，系統自動輸出濃度為零、流量為15 L/min的零級空氣，并且可設置零級空氣的輸出時間。
4. 示值漂移檢定：
選擇“示值漂移”選項，系統自動輸出濃度為0.40 mg/L、流量為15 L/min的乙醇標準氣體，并且可設置標氣的輸出時間。
5. 抗干擾能力檢定：
選擇“抗干擾能力（丙酮）”選項，系統自動輸出濃度為0.5 mg/L、流量為15 L/min的丙酮標準氣體，并且可設置標氣的輸出時間；計時結束后可輸出零級氣體并可設置輸出零級氣體的時間。
選擇“抗干擾能力（一氧化碳）”選項，系統自動輸出濃度為0.2 mg/L、流量為15 L/min的一氧化碳標準氣體，并且可設置標氣的輸出時間；計時結束后可輸出零級氣體并可設置輸出零級氣體的時間。
6. 記憶殘留效應檢定：
選擇“記憶殘留效應”選項，選擇輸出乙醇標準氣的濃度（0.1 mg/L或者0.4 mg/L），系統自動流量為15 L/min的乙醇標準氣體，并且可設置標氣的輸出時間。
7. 呼氣阻力檢定：
選擇“呼氣阻力”選項，系統自動輸出指定恒定流量的零點氣體，并可設置輸出氣體時間；計時時間結束后系統自動緩慢增加氣體輸入流量，直到流量達到12 L/min時，氣體以恒定流量輸出。按下圖連接測量系統：
|
|
8. 呼氣最小流量和最短持續時間檢定：
選擇“呼氣最小流量和最短持續時間”選項，選擇輸出零點氣體的流量（<6 L/min）的零點氣體，并可設置輸出氣體的時間，系統自動輸出<6 L/min的零點氣體；
選擇輸出零點氣體的流量36 L/min的零點氣體，并可設置輸出氣體的時間，系統自動輸出36 L/min的零點氣體，到輸出氣體2.0秒時氣體流量可自動降至6 L/min。
9. 測量范圍檢定：
選擇“測量范圍”選項，系統自動輸出濃度為2.0 mg/L、流量為15 L/min的乙醇標氣，并且可設置標氣的輸出時間。
系統功能說明：系統功能可依據客戶的使用習慣及特定需求進行定制。
檢定項目表及實現方式：
|
序號 |
檢定項目 |
操作方式 |
|
1 |
外觀與結構 |
目測及手動 |
|
2 |
標志和標識 |
目測及手動 |
|
3 |
通電檢查 |
目測及手動 |
|
4 |
結果的保持和儲存 |
目測及手動 |
|
5 |
分辨力和計量單位轉換 |
目測及手動 |
|
6 |
測量范圍 |
自動 |
|
7 |
呼氣最小流量和最短持續時間 |
自動 |
|
8 |
示值誤差 |
自動 |
|
9 |
重復性 |
自動 |
|
10 |
漂移 |
自動 |
|
11 |
抗干擾能力 |
自動 |
|
12 |
記憶殘留效應 |
自動 |
|
13 |
呼氣阻力 |
自動 |
系統原理┃
1. 呼出氣體酒精含量檢測儀檢定裝置原理示意圖
2.零級空氣發生器：
零級空氣發生器由零氣發生器及外部的空壓機系統兩大部分組成。零氣發生器中有：壓力調節裝置、氣體清洗器、反應室和溫控器。壓縮機系統將空氣壓縮后輸入到零氣發生器中，零氣發生器產生不含被測污染氣體（如：SO2, CO, O3, NO, NO2和HC等）的零級空氣。
技術參數┃
|
主要參數 |
參數描述 |
|
乙醇氣體發生器輸出濃度范圍 |
0～2.0 mg/L |
|
乙醇氣體發生器質量濃度不確定 度 |
≤3.0%，k=2(@0.1 mg/L) ≤2.0%，k=2(@0.4 mg/L) ≤2.0%，k=2(@0.4 mg/L) |
|
丙酮氣體發生器輸出濃度 |
5.0 mg/L |
|
丙酮氣體發生器質量濃度不確定度 |
≤4.0%，k=2(@0.5 mg/L) |
|
乙醇和丙酮氣體發生器可連續長時間 |
連續工作>24小時 |
|
系統可擴展兩個輸出檢定口 檢定口氣體輸出流量 |
支持同時檢定2個酒檢儀 0～36 L/min，連續可調 |
|
檢定口氣體輸出流量波動 |
< ± 1% |
|
檢定口氣體輸出流量精度 |
± 0.3% RD |
|
檢定口氣體輸出溫度 |
34 ℃ ± 0.5 ℃ |
|
精密乙醇分析儀精度 |
≤1.5%（@0.1 mg/L） ≤0.5%（@0.4 mg/L） ≤0.5%（@0.16mg/L） |
|
大氣壓測量分辨率 |
1 hPa, MPE ± 2.5 hPa |
|
溫度測量表范圍 |
0～34 ℃, MPE ± 0.2 ℃ |
|
系統工作電壓 |
AC220 50Hz |
|
系統工作溫度 |
5～40 ℃ |
